Características:

• Foco e Zoom:

  As lentes podem possuir ajustes de foco e zoom (nitidez e aproximação) manuais ou motorizados. Lentes com zoom manual são chamadas de Lentes Varifocal. Geralmente o ajuste manual é feito apenas na instalação da câmera e o ajuste motorizado pode ser feito a qualquer momento através de centrais de comando.

• Íris Manual ou motorizada:

  A íris é responsável pela entrada de luz na lente e deve ser ajustada de acordo com a intensidade luminosa do ambiente. Lentes com ajuste manual de íris são normalmente usadas em ambientes internos, onde a luminosidade permanece constante. Lentes com íris motorizada podem ser usadas em diversos ambientes, pois ela é regulada através de centrais de comando.

• Auto Íris (Íris Automática):

  O ajuste automático da íris é feito por um pequeno motor elétrico situado na lente que altera a abertura. Normalmente usada em ambientes externos, onde a variação de luminosidade é maior. Possui com um conector que deve ser ligado à câmera, geralmente de 4 pinos.

  • Auto Íris Video Drive:

    Ao usar lentes Auto Íris é necessário controlar sua operação. Lentes Auto Íris Video Drive possuem um circuito eletrônico que utiliza o sinal de vídeo da câmera para controlar o motor da lente. Em outras palavras, é a lente que controla a entrada de luz.

  • Auto Íris Direct Drive (Auto Íris DC):

    Nesse modelo é a câmera que controla a lente, enviando o sinal de controle de abertura diretamente ao motor da lente. Por não possuir circuito eletrônico, normalmente é mais barata que a lente Auto Íris Video Drive.

• Montagem C e CS:

  Se refere ao tipo de rosca presente nas câmeras e lentes. Indica, ainda, a distância da rosca ao CCD da câmera.

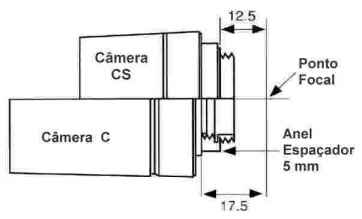

  A distância entre a rosca e o CCD nas câmeras C é de 17,5 mm e nas câmeras CS 12,5 mm. As lentes C não podem ser usadas com câmeras CS, mas as lentes CS podem ser usadas com câmeras C, desde que seja usado um espaçador de 5 mm para manter inalterada a distância focal. A figura abaixo mostra a ligação de uma lente CS em câmeras C e CS.




• Filtro de Spot e Filtro ES:

  São filtros de iluminação infravermelha para filmagem noturna que são acoplados às lentes.

Lente Pinhole:

É um tipo especial de lente, com um diâmetro muito pequeno, de cerca de 2 mm.

Conceitos:

• Abertura (F Stop):

  As lentes normalmente possuem duas medidas de abertura. A máxima abertura (F Stop mínimo) quando a lente está totalmente aberta e a mínima abertura (F Stop máximo) pouco antes da lente estar completamente fechada. Uma abertura maior significa que a lente deixa passar mais luz em condições de pouca iluminação, permitindo geração de imagens melhores. Por outro lado, uma abertura menor pode ser necessária em locais onde exista muita iluminação, evitando a saturação da câmera. A abertura influencia diretamente a Profundidade de Campo (ver Profundidade de Campo).





• CCD (Camera´s Imaging Device):

  O CCD é um dispositivo de baixo consumo que capta as variações de luz que formam a imagem. É a "janelinha" que fica na câmera, onde a imagem é projetada e depois transformada em sinal elétrico. O tamanho do CCD influencia a qualidade da imagem e o ângulo de visão. Comparando duas câmeras com tamanho de CCD diferentes e com o mesmo tipo de lente, percebe-se que a câmera com CCD maior terá imagem de melhor qualidade com ângulo de visão mais abrangente. Normalmente o CCD é especificado em fração de polegada. Ex: 1/3´´ e 1/4´´.




• Ângulos de Visão:

  São os ângulos horizontal e vertical que indicam o quão abrangente é a imagem captada. Podem ser muito pequenos, em torno de 1 grau e muito grandes, com cerca de 89 graus.

• Distância Focal:

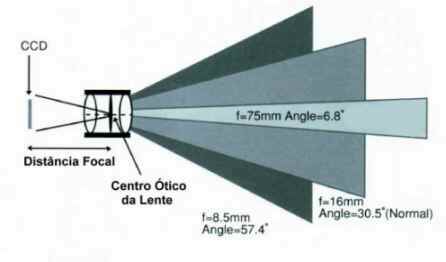

  A distância focal corresponde à distância entre o CCD da Câmera e a lente. Ela é medida em milímetros(mm) e está diretamente relacionada ao ângulo de visão e o alcance obtidos. Lentes com distâncias focais curtas (cerca de 8,5 mm) proporcionam ângulos de visão largos (cerca de 57,4 graus). Lentes com distâncias focais longas (cerca de 75 mm) proporcionam ângulos de visão estreitos (cerca de 6,8 graus), porém com alcance maior. Para uma distância "normal", ou seja, semelhante à nossa visão a olho nu, tem-se distância focal de 16 mm e ângulo de 30,5 graus.
  Existem lentes com distância focal fixa e variável (ver Foco e Zoom).





• Profundidade de Campo:

  Se refere à área dentro do campo de visão que está em foco. Uma grande Profundidade de Campo significa que uma grande porcentagem do campo de visão está nítida, desde objetos mais próximos até mais afastados. Uma pequena Profundidade de Campo significa que apenas uma parte do campo de visão está nítida.

  A Profundidade de Campo é influenciada por vários fatores, entre eles:
  -Lentes com Ângulos de Visão largos geralmente proporcionam uma grande Profundidade de Campo.
  -Lentes com abertura menor proporcionam uma profundidade maior (ver figura abaixo).
  -Usando Lentes Auto Íris, o ajuste automático da abertura pode significar variações na Profundidade de Campo. À noite, por exemplo, pode haver uma menor Profundidade de Campo devido à grande abertura da lente. Logo, objetos em foco durante o dia podem não estar focalizados à noite. Voltar
